产品特性：
按照国际标准5676标准生产
公接头可以安装在面板上
双向流
塑料防尘帽&钢制防尘塞
应用场合：
本系列适用于液压制动系统，例如拖车连接
产品规格：
标准: 国际标准 5676
材质：主体优质钢镀锌
阀芯：平针阀
密封件: 标准NBR丁腈橡胶， FKM,EPDM可供选择
背托环: PTFE
工作温度：用标准密封圈 -25℃ + 125℃

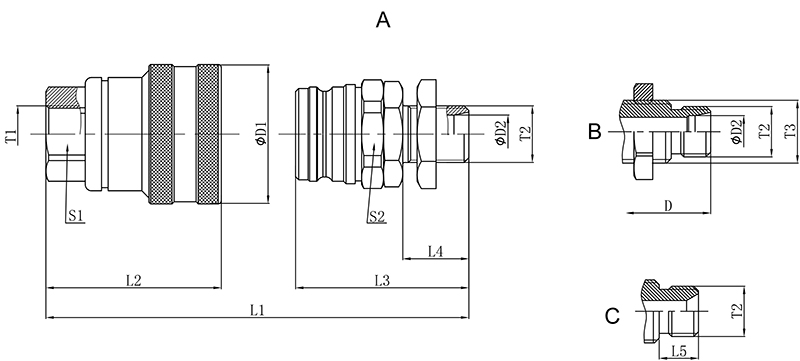

| 力浦液压 | 国际标准 | L2 | ØD1 | S1 | T1 | 母接头编号 | |
| 08 | 12.5 | 55.8 | 44 | 27 | 3/8"BSP | KSD-08-06F-BSP | |
| 1/2"BSP | KSD-08F-BSP | ||||||
| M18*1.5 | KSD-08F-M1815 | ||||||
| 力浦液压 | 国际标准 | L1 | L3 | L4 | S2 | ØD2 | T2 | COD.(M-A) |
| 08 | 12.5 | 95.5 | 55 | 21 | 32 | 12 | M18*1.5 | KSD-08M-M1815 |
| 97.3 | 57 | 23 | 13.5 | M20*1.5 | KSD-08M-M2015 | |||
| 97.3 | 57 | 23 | 15 | M22*1.5 | KSD-08M-M2215 |
| 力浦液压 | 国际标准 | L1 | L3 | D | S2 | ØD2 | T2 T3 | COD.(M-B) |
| 08 | 12.5 | 97.3 | 57 | 23 | 32 | 10 | M16*1.5 M20*1.5 | KSD-08M-M1620 |
| 12 | M18*1.5 M20*1.5 | KSD-08M-M1820 |
| 力浦液压 | 国际标准 | L1 | L3 | L5 | S2 | T2 | COD.(M-C) |
| 08 | 12.5 | 91 | 50.5 | 16.5 | 32 | 1/2"BSP | KSD-08M-BSP |
技术特性：
| 规格 | 最大工作压力 | 额定流量 | 最大流量 | 最小爆破压力 | 液体溢出量 | ||||||
| 接头体 | 接头套 | 连接下 | |||||||||
| 力浦液压 | 国际标准 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 08 | 12.5 | 150 | 24 | 48 | 900 | 620 | 930 | 0.05 | |||

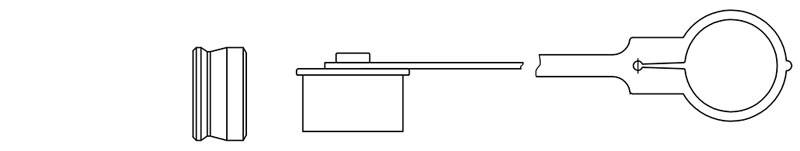

防尘帽塞：
| 力浦液压 | 国际标准 | 母接头防尘塞 | 公接头防尘帽 | 材质 | 颜色 | ||
| 08 | 12.5 | KSD-08-PDC | 塑料 | 灰色 | |||
| 08 | 12.5 | KSD-08-SDP | Steel 铁 | 银色 | |||
