产品特性：
它提供钢和不锈钢材料
双止阀螺纹连接
可以在剩余压力下连接
设计和使用的材料使它能抵抗重型机械
应用场合：
它适用于建筑，石油和天然气，材料处理，所有工业上严峻的高压应用。
产品规格：
材质: 主体部件不锈钢316
阀芯: 针阀
钢球: 不锈钢316
弹簧: 不锈钢304
密封件: 标准FKM氟橡胶，其他可根据要求提供
工作温度: 用标准密封圈 -25℃ + 200℃

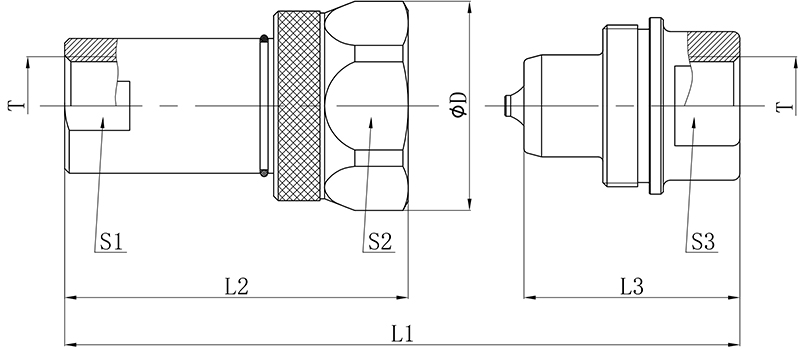

| 力浦液压 | 国际标准 | L1 | L2 | L3 | ØD | S1 | S2 | S3 | T | 母接头编号 | 公接头编号 |
| 06 | 10 | 77 | 64.5 | 38.5 | 38 | 23 | 35 | 23 | 3/8" BSP | KSG1-SS-06F-BSP | KSG1-SS-06M-BSP |
| 3/8" NPT | KSG1-SS-06F-NPT | KSG1-SS-06M-NPT | |||||||||
| 08 | 12.5 | 93 | 74 | 46.5 | 45 | 27 | 41 | 27 | 1/2" BSP | KSG1-SS-08F-BSP | KSG1-SS-08M-BSP |
| 1/2" NPT | KSG1-SS-08F-NPT | KSG1-SS-08M-NPT | |||||||||
| 12 | 20 | 117.3 | 91.3 | 58 | 55 | 35 | 50 | 35 | 3/4" BSP | KSG1-SS-12F-BSP | KSG1-SS-12M-BSP |
| 3/4"NPT | KSG1-SS-12F-NPT | KSG1-SS-12M-NPT | |||||||||
| 16 | 25 | 132 | 104.3 | 66 | 70 | 41 | 65 | 41 | 1" BSP | KSG1-SS-16F-BSP | KSG1-SS-16M-BSP |
| 1" NPT | KSG1-SS-16F-NPT | KSG1-SS-16M-NPT | |||||||||
| 20 | 31.5 | 176 | 141 | 90 | 89 | 55 | 80 | 55 | 1 1/4" BSP | KSG1-SS-20F-BSP | KSG1-SS-20M-BSP |
| 1 1/4" NPT | KSG1-SS-20F-NPT | KSG1-SS-20M-NPT |
技术特性：
| 规格 | 最大工作压力 | 额定流量 | 最大流量 | 最小爆破压力 | 液体溢出量 | ||||||
| 接头体 | 接头套 | 连接下 | |||||||||
| 力浦液压 | 国际标准 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 06 | 10 | 600 | 23 | 46 | 2600 | 2450 | 2450 | 1.4 | |||
| 08 | 12.5 | 600 | 45 | 90 | 1650 | 2100 | 1900 | 2.7 | |||
| 12 | 20 | 450 | 106 | 190 | 1250 | 1500 | 1250 | 9.3 | |||
| 16 | 25 | 350 | 189 | 280 | 1100 | 1600 | 1300 | 16 | |||
| 20 | 31.5 | 320 | 288 | 480 | 1200 | 1300 | 1300 | 30 | |||
