- 应用&特性
- 图纸&规格
- 技术&帽塞
产品特性：
螺纹设计可带压操作
坚固的接头用于高达350bar的高压液压系统
飞翼型外套&六角设计更便于手动连接
铝制防尘帽塞
应用场合：
它适用于重型应用和高压脉冲应用
产品规格：
材质：主体优质钢镀锌
密封件: 标准NBR丁腈橡胶， FKM,EPDM可供选择
背托环: PTFE
工作温度：用标准密封圈 -25℃ + 125℃

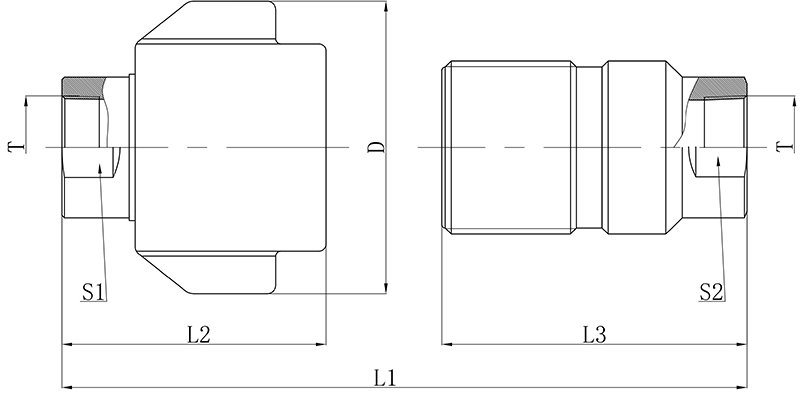

| 力浦液压 | 国际标准 | L1 | L2 | L3 | D | S1 | S2 | T | 母接头编号 | 公接头编号 |
| 12 | 20 | 123.2 | 71.0 | 83.0 | 82.5 | 32.0 | 32.0 | 3/4"NPT | KSV-12F-NPT | KSV-12M-NPT |
| 3/4"BSP | KSV-12F-BSP | KSV-12M-BSP | ||||||||
| 16 | 25 | 152.8 | 88.3 | 106.0 | 102.0 | 41.3 | 41.3 | 1"NPT | KSV-16F-NPT | KSV-16M-NPT |
| 1"BSP | KSV-16F-BSP | KSV-16M-BSP | ||||||||
| 1-5/16"UNF | KSV-16F-UNF1516 | KSV-16M-UNF1516 | ||||||||
| 20 | 31.5 | 197.5 | 112.0 | 136.0 | 118.0 | 50.8 | 50.8 | 1-1/4"NPT | KSV-20F-NPT | KSV-20M-NPT |
| 1-1/4"BSP | KSV-20F-BSP | KSV-20M-BSP | ||||||||
| 24 | 40 | 221.5 | 130.7 | 152.0 | 138.0 | 60.3 | 60.3 | 1-1/2"NPT | KSV-24F-NPT | KSV-24M-NPT |
| 1-1/2"BSP | KSV-24F-BSP | KSV-24M-BSP | ||||||||
| 32 | 50 | 255.0 | 154.6 | 179.0 | 170.0 | 74.6 | 74.6 | 2"NPT | KSV-32F-NPT | KSV-32M-NPT |
| 2"BSP | KSV-32F-BSP | KSV-32M-BSP |
技术特性：
| 规格 | 最大工作压力 | 额定流量 | 最大流量 | 最小爆破压力 | 液体溢出量 | ||||||
| 接头体 | 接头套 | 连接下 | |||||||||
| 力浦液压 | 国际标准 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 12 | 20 | 350 | 106 | 190 | 750 | 1400 | 1500 | 8 | |||
| 16 | 25 | 350 | 189 | 280 | 900 | 1500 | 1600 | 16 | |||
| 20 | 31.5 | 350 | 288 | 480 | 850 | 1600 | 1300 | 31 | |||
| 24 | 40 | 350 | 379 | 700 | 600 | 900 | 1200 | 64 | |||
| 32 | 50 | 350 | 757 | 1000 | 500 | 600 | 1100 | 141 | |||

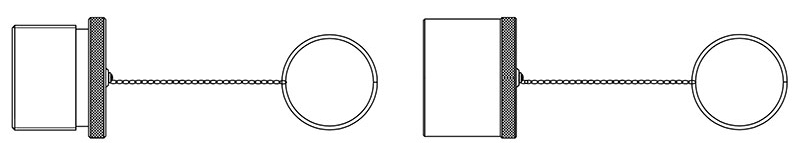

防尘帽塞：
| 力浦液压 | 国际标准 | 母接头防尘塞 | 公接头防尘帽 | 材质 | |||
| 12 | 20 | KSV-12-ADP | KSV-12-ADC | 铝 | |||
| 16 | 25 | KSV-16-ADP | KSV-16-ADC | 铝 | |||
| 20 | 31.5 | KSV-20-ADP | KSV-20-ADC | 铝 | |||
| 24 | 40 | KSV-24-ADP | KSV-24-ADC | 铝 | |||
| 32 | 50 | KSV-32-ADP | KSV-32-ADC | 铝 | |||
